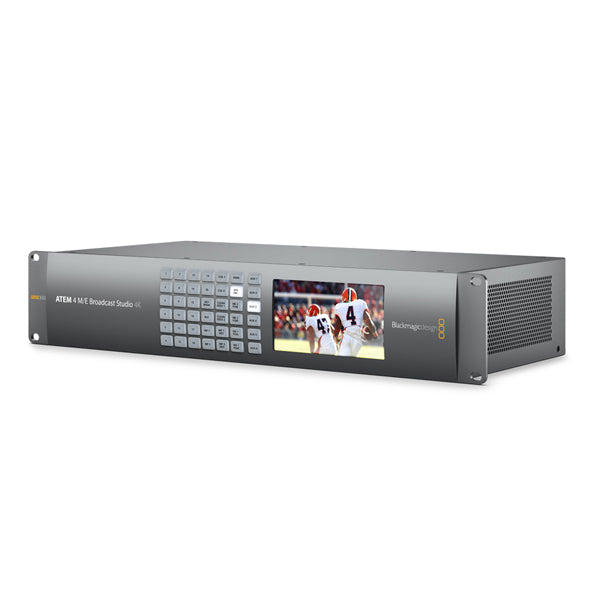

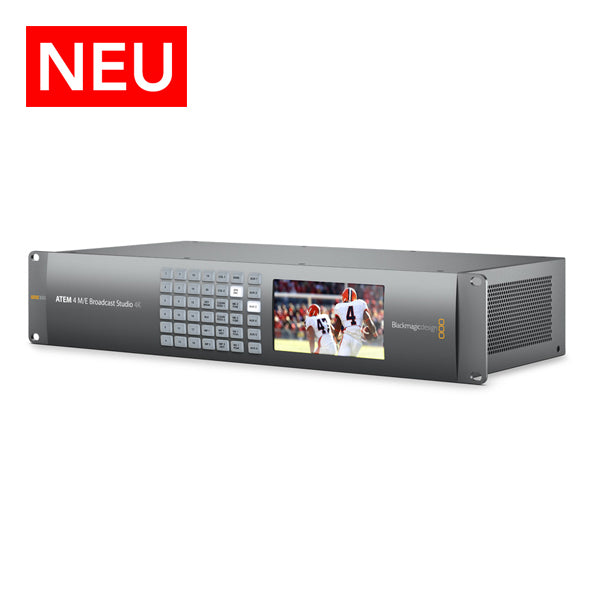

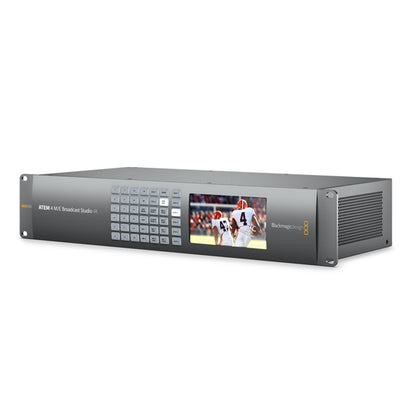

Live-Produktionsmischer
- Formate und Frameraten bis Ultra HD 2160p/59,94
- 16 neuartige ATEM Advanced Chroma Keyers (vier Chroma-Keyer pro M/E-Bus)
- zwei HD Multi Viewer
- vollumfängliche 2D-DVE
- eine integrierte SuperSource Engine fürs Compositing mit vier Bild-in-Bild-DVE
- Resynchronisierung an jedem 12G-SDI-Eingang
- Multirate-12G-SDI-Anschlüsse schalten automatisch zwischen allen HD- und Ultra-HD-Formaten bis 2160p/59,94
- keine SD-Videonormen
- HD-Videonormen: 720p/50, 720p/59,94, 1080p/23,98, 1080p/24, 1080p/25, 1080p/29,97, 1080p/50, 1080p/59,94, 1080i/50, 1080i/59,94
- Ultra-HD-Videonormen: 2160p/23,98, 2160p/24, 2160p/25, 2160p/29,97, 2160p/50, 2160p/59,94
- SDI-Konformität: SMPTE 292M, SMPTE 424M, SMPTE 2082
- Videoabtastfrequenz: 4:2:2
- Farbgenauigkeit: 10 Bit
- Farbraum: REC 601, REC 709, REC 2020
- 16 Upstream-Keyer für Chroma-, Linear- und Lumakeys
- 2 Downstream-Keyer
- 16 Chroma-Keyer
- keine Talkback-Unterstützung
- keine n-1-Unterstützung
- 19 Linear/Luma Übergangs-Keyer (Stinger/DVE): 1 Stinger / 1 DVE
- 26 Ebenen
- 19 Mustergeneratoren
- 2 Farbgeneratoren
- 1 DVE mit 3D-Umrandungen und Schattenwurf
- 16 routingfähige Fenster
- Tally: rotes Licht für Programm- und grünes Licht für Vorschauanzeige
- Fenster-Quellenangabe
- kompatible Betriebssysteme: Mac Mojave 10.14, Mac Catalina 10.15 oder höher / Windows 8.1 und 10
- Stromversorgung: 2 integrierte AC-Netzteile für 100-240 V
- Leistungsaufnahme: 300 W
- Abmessungen (B x H x T): 482 x 90 (2HE) x 235 mm
- Gewicht: 4,8 kg

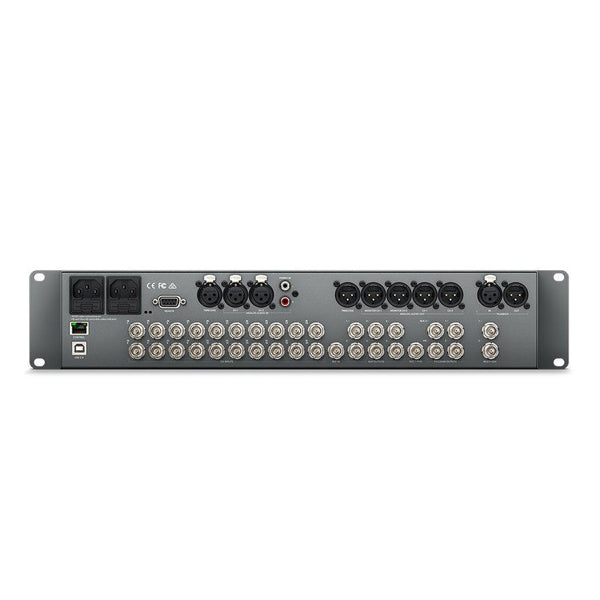

Anschlüsse:
- 20 Videoeingänge
- 13 Videoausgänge
- 6 Aux-Ausgänge
- SDI-Raten: 1,5 G / 3 G / 6 G / 12 G
- 2 XLR und 2 RCA Audioeingänge
- 2 XLR-Programm und 2 XLR-Monitor Audioausgänge
- 1 XLR-Timecode-Eingang
- 1 XLR-Timecode-Ausgang
- Tri-Sync oder Black Burst Referenzeingang
- Videoeingang Re-Sync an allen 20 Eingängen
- 20 SDI-Videoeingänge für 10 Bit für HD/Ultra HD 4K, umschaltbar, 2 eingebettete Audiokanäle
- Extra Audioausgänge: 1 Anschluss für XLR-Timecode und 1 für XLR-Talkback
- SDI-Audioausgänge: 2 Kanäle eingebettet in die SDI-Ausgabe an allen Ausgängen
- Extra Audioeingänge: 1 Anschluss für XLR-Timecode und 1 für XLR-Talkback
- SDI-Programmausgänge: 3 Anschlüsse für 10 Bit HD/Ultra HD 4K, umschaltbar
- downkonvertierte SDI-Programmausgänge: 1 Anschluss für 10 Bit (Ultra HD 4K zu HD)
- SDI-Vorschauausgänge: 1 Anschluss für 10 Bit HD/Ultra HD 4K, umschaltbar
- 2 Multi View Eingänge für SDI
- 2 Multi View Ausgänge für SDI
- Bedienpultanschluss: Ethernet unterstützt 10/100/1000 BaseT
- Tally-Ausgang: via Ethernet-Verbindung zum Blackmagic Design GPI and Tally Interface (nicht im Lieferumfang enthalten)
- Computer-Schnittstelle: 1 USB-2.0-Port
Multi View Monitoring:
- 2 x 10 Ansichten für insgesamt 20 Ansichten
- Multi View Videonorm: HD oder Ultra HD wählbar
- 4 Media Player
- Media Pool Kapazität für Standbilder: 64 mit Fill und Key
- Media Pool Kapazität für Clips: 2 mit Fill und Key
- Media Player Clip-Länge in 720 HD: 3200 Frames
- Media Player Clip-Länge in 1080 HD: 1440 Frames
- Media Player Clip-Länge in Ultra HD: 360 Frames
- Media Pool Standbildformate: PNG, TGA, BMP, GIF, JPEG und TIFF
- Media Pool Videodateiformate: TGA-Sequenz
- Media Pool Audiodateiformate: WAV, MP3 und AIF
- integrierter HD-LCD-Monitor für Video und 42 LED-Tasten zur Aux-Umschaltung
- Verarbeitungsverzögerung: < 7 Zeilen
- Audiomixer: 24 Eingänge x 2 Kanalmixer
- Downkonvertierung 4K zu HD
- Programm x 1
